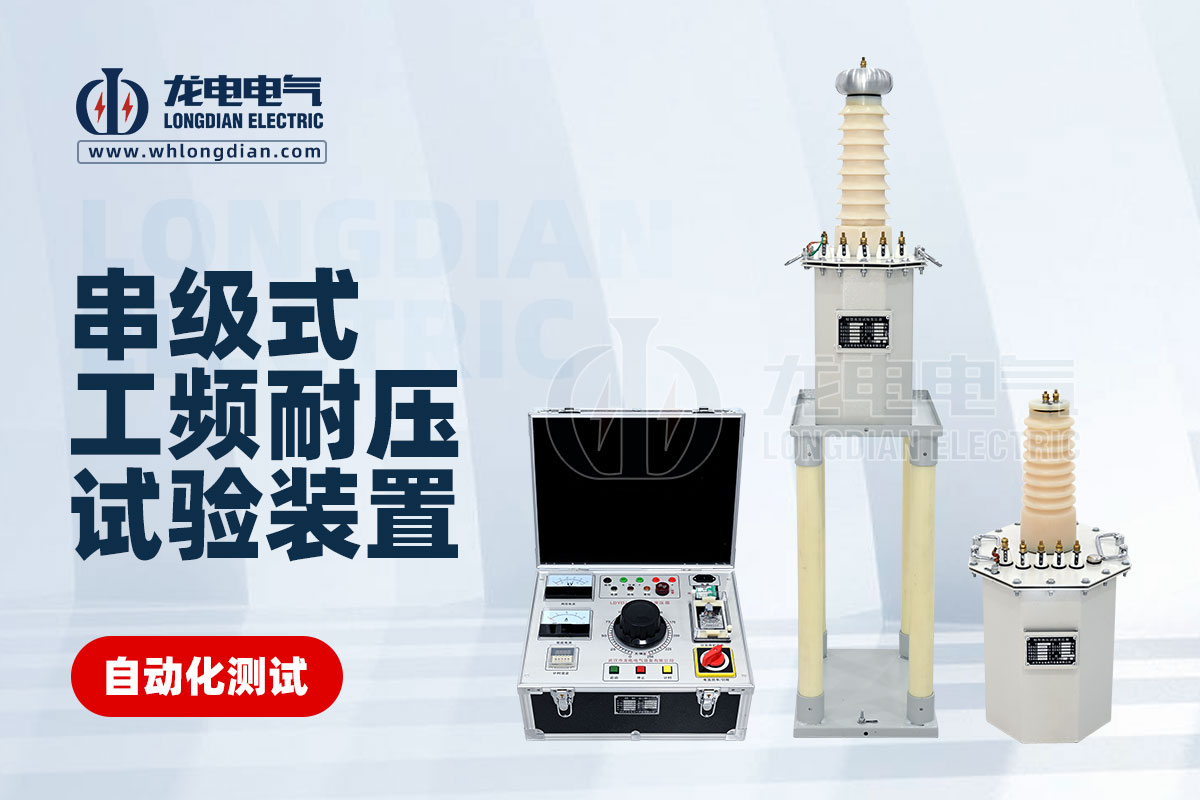

工頻耐壓試驗裝置具體規格有哪些

工頻耐壓試驗裝置的具體規格繁多，取決于其應用領域、測試對象的電壓等級、容量需求以及特殊功能等。以下是一些關鍵的技術規格參數：

1. 輸出電壓：

• 電壓范圍： 從幾千伏（kV）到數百甚至上千千伏（kV）不等。常見的有：

• 低壓試驗：通常在數千伏至幾十千伏。

• 中壓試驗：幾十千伏至一百多千伏。

• 高壓試驗：一百多千伏至數百千伏以上。

• 電壓調節方式：

• 手動調節：通過調壓器手動控制輸出電壓。

• 自動調節：通過控制系統自動升壓、保壓和降壓。

• 電壓精度： 指示電壓與實際輸出電壓的誤差百分比，通常要求較高精度（例如 ±(1~3)%）。

• 電壓穩定度： 指在負載變化或電源波動時，輸出電壓保持穩定的能力。

2. 輸出容量（電流）：

• 容量范圍： 從幾千伏安（kVA）到數百甚至數千千伏安（kVA）不等，決定了裝置能夠提供的最大測試電流。

• 額定電流： 在額定電壓下，裝置能夠長時間穩定輸出的最大電流。

• 短時允許電流： 裝置在短時間內能夠承受的最大電流，用于滿足容性負載的充電需求。

3. 頻率：

• 額定頻率： 通常為工頻，即 50Hz 或 60Hz，根據使用地區的電力系統頻率而定。

• 頻率精度： 輸出頻率的穩定度和精度。

4. 波形失真率：

• 輸出電壓波形的正弦度，通常要求波形失真率較低，以保證測試的準確性。

5. 保護功能：

• 過電壓保護： 當輸出電壓超過設定值時，自動切斷電源，保護被試品和試驗裝置。

• 過電流保護： 當輸出電流超過設定值時，自動切斷電源，防止設備過載。

• 零位啟動保護： 確保在電壓調節器處于零位時才能啟動升壓，防止突然施加高壓。

• 接地保護： 確保試驗裝置和被試品可靠接地，保障人員安全。

• 短路保護： 當被試品發生短路時，能快速切斷電源。

6. 控制與顯示：

• 控制方式： 手動控制、半自動控制、全自動控制。

• 顯示內容： 輸出電壓、輸出電流、時間、狀態指示等。

• 儀表精度： 電壓表和電流表的測量精度。

• 數據記錄與報告生成： 一些高端裝置具備數據存儲、曲線顯示和報告生成功能。

7. 結構與環境：

• 結構形式： 臺式、移動式、車載式等。

• 絕緣介質： 油浸式、干式、充氣式等。

• 防護等級： 裝置外殼的防護等級，適應不同的使用環境。

• 環境溫度和濕度要求： 裝置正常工作的環境條件。

8. 特殊功能（根據需求）：

• 程控功能： 可預設試驗程序，自動完成升壓、保壓、降壓等過程。

• 局部放電測量接口： 用于連接局部放電檢測設備。

• 耐壓時間設定： 可精確設定保壓時間。

• 升壓速率可調： 可根據試驗要求調整升壓速度。

在選擇工頻耐壓試驗裝置時，需要根據被試品的額定電壓、試驗電壓要求、容量需求以及預算等因素進行綜合考慮。了解這些具體的規格參數，有助于選擇到最適合特定測試需求的設備。
